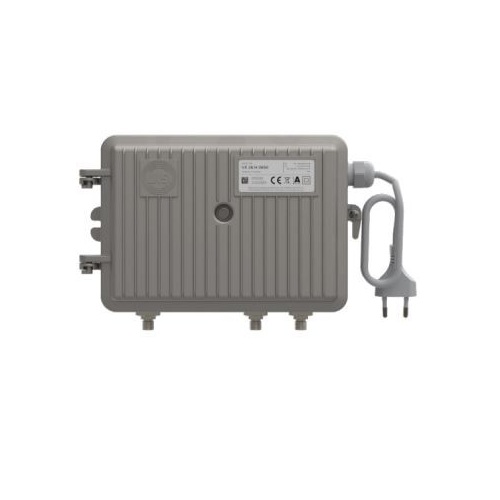

Zesilovač WISI VX 26H 0650 lokální napájení 230V

Vlastnosti:

• Vstup: 1 x
• Měřicí konektor na vstupu: 20 dB
• Input return loss: >18 dB (-1 dB/oct.)
• Frekv.rozsah: 85...1006 MHz
• Zesílení: 41 dB
• Noise figure downstream: <6 dB
• attenuator downstream: 0...15 dB (1 dB-steps)
• equaliser downstream: 0...22,5 dB (1,5 dB-steps)
• Interstage attenuator downstream: 0/5 dB (Jumper)
• interstage equalizer downstream: 0/3/6/9 dB (Jumper)
• Output level 1 112 dBµV (CENELEC 42 kanálů, flat, CSO/CTB >65 dB/>60 dB)
• Output level 2 115 dBµV (CENELEC 42 kanálů, 6dB slope, bei CSO/CTB >60 dB)
• Output level 3 107 dBµV (112 x 256QAM) flat
• Output level 4 109 dBµV (112 x 256QAM) 12dB slope
• Output test point -20 dB (directional coupler)

Zpětný kanál:

• Frekv.rozsah: 5...65 MHz
• Zesílení sp.kanálu: 24 dB
• Frequency response: <= ± 0.5 dB
• oise figure upstream: <6 dB
• Attenuator upstream input: 0...15 dB (1 dB-steps)
• Attenuator upstream output: 0...15 dB (1 dB-steps) + 5 dB Interstage Jumper
• Equalizer US 0/3/6/9 dB (Interstage Jumper)
• Output level US 109 dBµV (BER ? 1E-8, MER ? 35 dB 5...65 MHz (6x64 QAM))

Konektory:

• F-konektor: 3x

Specifikace:

• Napájecí napětí: 180...265 V (50/60 Hz) - napájen lokálně přes 230V
• Odběr: <13W
• Rozměry (šířka x výška x hloubka): 240 x 158 x 80 mm
• Pracovní teplota: -20...+55 °C
• Krytí: IP66
• Lightning protection: 4 kV (EN61000-4-5, 1,2/50 µs pulse)
