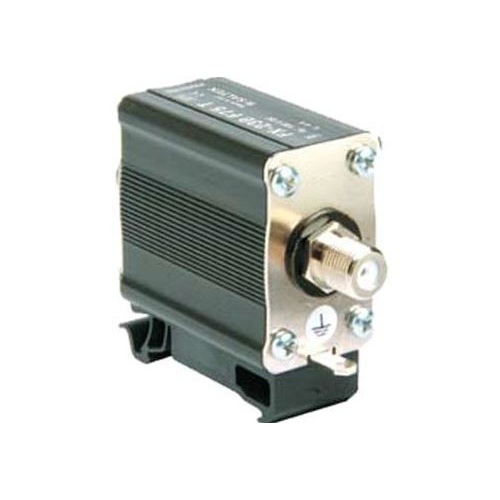

Svodič bleskových proudů SALTEK FX-090 F75 T F / F

• Svodič bleskových proudů pro koaxiální vedení

Vlastnosti

• Určen k ochraně koaxiálních vedení
• Instaluje se na rozhraní zón LPZ 0A a LPZ 1 na vstupu vedení do objektu
• Vhodný jako první stupeň přepěťové ochrany v koordinaci s typem SX

Technické specifikace

• Umístění SPD: ST1
• Maximální pracovní napětí: 70 V DC
• Jmenovitý proud: 4 A
• D1 bleskový impulsní proud (10/350 µs) linka - SH: 2,5 kA
• D1 bleskový impulsní proud (10/350 µs) SH - PE: 2,5 kA
• C2 jmenovitý výbojový proud 8/20 µs) linka - SH: 10 kA
• C2 jmenovitý výbojový proud (8/20 µs) SH - PE: 10 kA
• Ochranná napěťová hladina linka - SH při 1 kV/µs C3: 600 V
• Ochranná napěťová hladina SH - PE při 1 kV/µs C3: 600 V
• Vlnová impedance: 75 Ohm
• Vnitřní útlum: < 0,2 dB
• SWR: < 1,3
• Frekvenční rozsah: 0 - 2,15 GHz
• Doba odezvy linka - SH: 100 ns
• Doba odezvy SH - PE: 100 ns
• Krytí: IP 20
• Rozsah pracovních teplot: -40°C - +80°C
• Připojení: F75
• Splňuje požadavky normy: ČSN EN 61643-21
