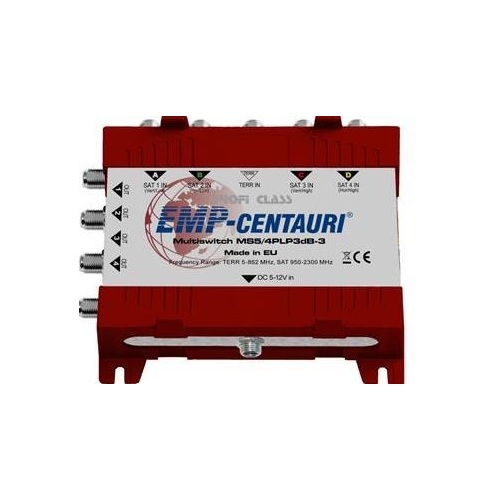

Multipřepínač pro 1 družici EMP-Centauri MS5/4PLP-3

Vlastnosti

• Multipřepínač EMP-Centauri MS5/4PLP-3 je určen pro distribuci pozemních a satelitních signálů z 1 satelitní pozice (4 polarizace) pro 4 účastníky
• Multipřepínač propustí napájení ze satelitních přijímačů do vstupu SAT2(Hor/Low), je třeba používat výhradně Quattro Lnb
• Pomocí externího napájecího zdroje (není součástí), lze přes napájecí konektor přivést napájení také na vstupy TERR a SAT 3 (vert/high) a tak napájet anténní předzesilovač, případně posílit napájení Lnb
• Externí zdroj se nesmí připojit, pokud je pozemní vstup multipřepínače zkratován (např. symetrizačním členem)
• Sestavením 2 ks multipřepínače (složením na sebe) a 4ks násuvného DiSEqC modulu S2/1PCT-1 lze vytvořit systém pro příjem 2 družic (obrázek č.2)

Technická specifikace

• Frekvenční rozsah:

Sat. vstupy: 950-2300 MHz
Terr. vstup: 5-862 MHz
výstupy: 5-2300 MHz

• Příkazy: 13/18 V + 0/22 kHz
• Průchozí útlum: Sat.: 0 dB avg; Terr.: 13 dB avg
• Izolace sat. vstupů: 20 dB min
• Maximální vstupní úroveň*: Sat. / Terr.: 90 / 105 dBµV avg
• Maximální výstupní úroveň*: Sat.: 90 dBµV avg; Terr.: 92 dBµV avg
• Příkon: z každého přijímače: 55 mA (18V)
• Rozměry (d,š,v): 13.5 x 10.4 x 4.1 cm
• Teplotní rozsah: -30 ~ +70 °C
