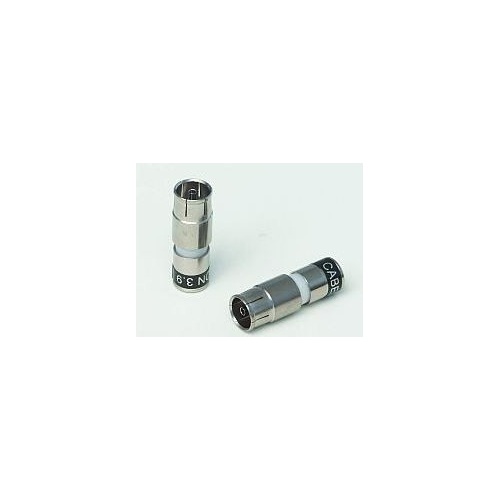

IEC konektor kompresní Cabelcon IECF-59-CX3 3,9 samice

• Tlakový IEC konektor - samice pro dielektrikum 3,9 mm

Vlastnosti

Aplikace

• Tlakové konektory Corning Cabelcon IECF-59-CX3 byly vyvinuty pro digitální multimediální aplikace a splňují normy SCTE a IEC
• Konektory CX3-IEC mají velmi nízkou přenosnou impedanci - nižší než 0.2 mOhm/konektor v rozsahu pásma zpětného kanálu (5 - 30 MHz)
• Je to velmi důležitý faktor pro efektivitu izolace v aplikacích se zpětným kanálem

Design

• Konstrukce konektoru z jednoho kusu s volně otáčející se maticí pro šestihranný klíč 11 (7/16") umožňuje jednoduchou a spolehlivou instalaci
• Typové označení a rozměry oříznutí jsou vyznačeny na těle konektoru pro jasnou identifikaci a měření přímo na místě
• Použity mohou být všechny standardní kompresní nástroje
• Rozměry pro oříznutí jsou standardní pro přípravu pro kompresní montáž 6.5 mm / 6.5 mm (1/4" / 1/4")
• Není nutné dodatečné těsnění
• O-kroužek v přední části zajišťuje vodotěsné spojení podle normy IPX8*

Technické parametry

• Charakteristická impedance: 75 Ohm
• Frekvenční rozsah: až do 3 GHz
• Přenosná impedance: méně než 0.2 mOhm/konektor (5-30 MHz)
• Efektivita stínění: lepší než ve specifikaci kabelů
• Odolnost vůči tahu: lepší než ve specifikaci kabelů
• Pracovní teplota: –40° až +85° C
• Odolnost vůči vodě: Prošlo testem IPX8: *ponořeno do vody v hloubce 30 m na 8 hodin
• Povrchová úprava: NITIN-6™ (NiSn)
